Una ciudad dentro de un chip
Un escaneo real por rayos X de un chip de 16 nm, llevado a 3D capa a capa. Y dentro hay una ciudad.
Qué estás viendo

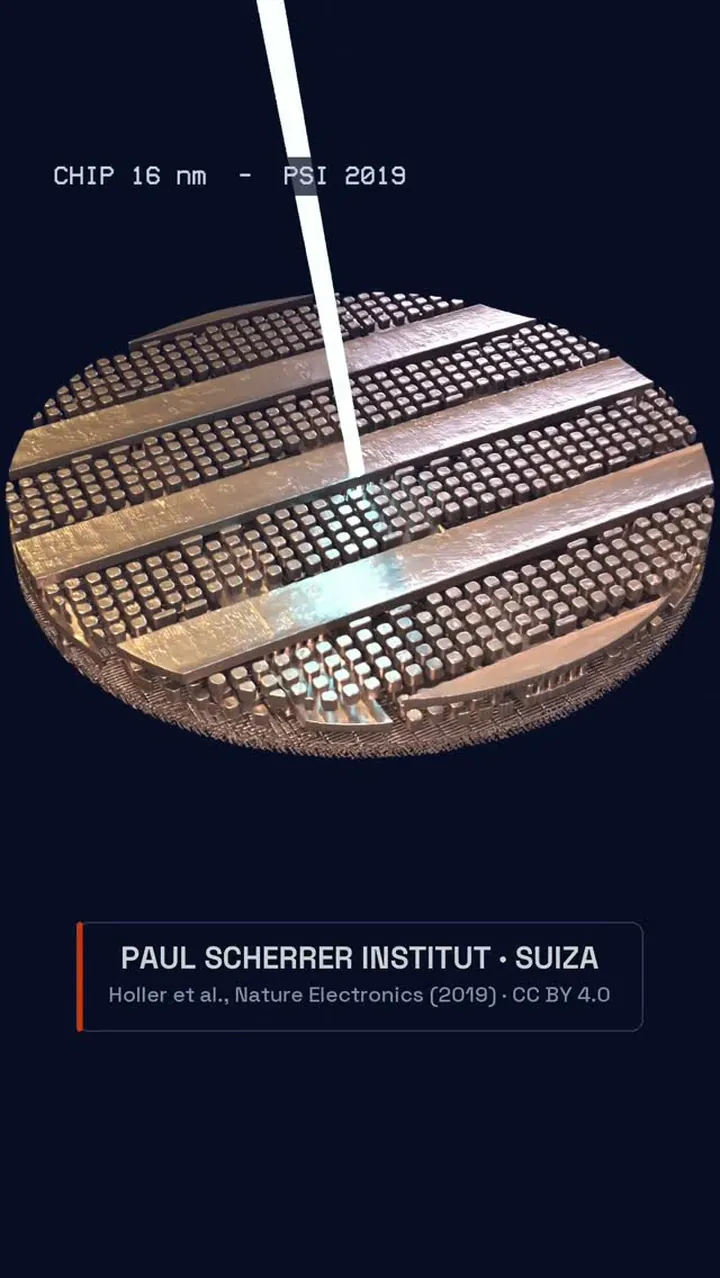

Un chip de 16 nanómetros por dentro, reconstruido en 3D a partir de un escaneo real. Arriba, cables de cobre enormes que reparten la energía, como autopistas; debajo, calles cada vez más finas que se cruzan sin tocarse; y al fondo, filas y filas de transistores. Después aparece un segundo escaneo, más fino todavía: un procesador visto con 4 nanómetros de resolución, donde ya se distinguen los transistores uno a uno.
De dónde salen los datos
El Instituto Paul Scherrer, en Suiza, atravesó el chip con rayos X sin abrirlo, desde muchos ángulos, y publicó los datos en abierto: la reconstrucción pesa unos 22 GB (Holler et al., Nature Electronics 2019, CC BY 4.0). Con ayuda de Sammy lo he llevado a Blender, limpiando el ruido y siguiendo el contorno de cada pieza capa a capa; cada cubito es un vóxel de unos 13 nm. Luego pedí el escaneo récord, el de 4 nm (Aidukas et al., Nature 2024, CC BY-SA 4.0): el archivo completo ronda los 2 TB y los ficheros se llamaban Ryzen. Medí la distancia entre sus transistores y salen 57 nm, que es la separación típica de la tecnología de 7 nm con la que está fabricado ese chip.
Lo que no se ve
No hay nada inventado ni generado con IA en la imagen: cada superficie sale del escaneo. La IA me ayudó a escribir el programa que lo convierte en 3D, no a pintar el chip. Lo que sí es mío es el acabado: los colores, la luz y dónde corto las piezas son decisiones de visualización, y el escaneo trae ruido que he tenido que limpiar, así que los bordes son tan buenos como lo permite la resolución de los datos. Lo de la ciudad es una comparación, aunque no del todo casual: los dos son el mismo problema de llevar energía e información a millones de sitios gastando lo mínimo.
Fuentes
Pieza original de Óliver Nabani (@olivernabani), publicada por primera vez en Instagram el 15 de septiembre de 2026. No se permite volver a subirla sin permiso.
